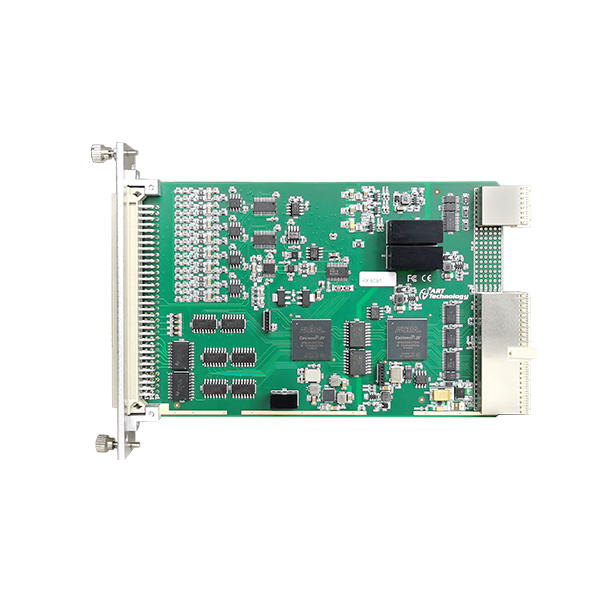

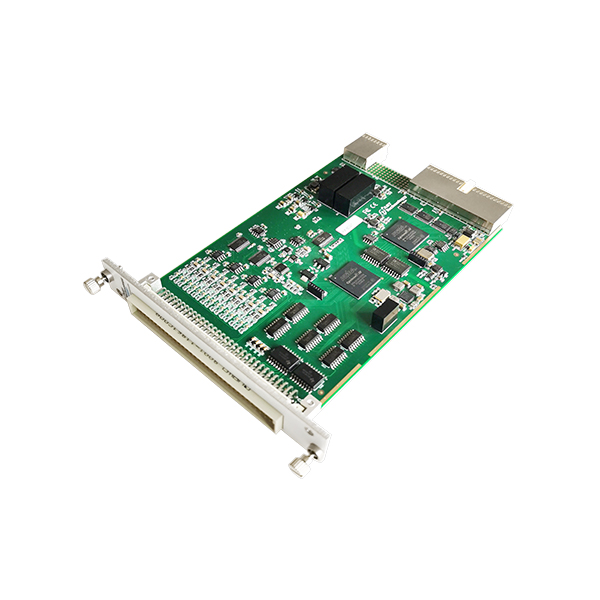

PXI8091熱電偶采集卡
產品簡介：是一款高精度熱電偶輸入采集板卡；PXI總線；支持16個熱電偶通道同時輸入和4個冷端補償(CJC)通道，8路隔離數字量輸入，16路隔離數字量輸出。
產品附件：
- 產品詳情
- 相關產品
PXI8092 | ||
時鐘源 | 板載晶振、PXI_CLK10M時鐘信號 | |
匹配端子盒 | TB8092端子盒 | |
模擬量輸入 | ||
分辨率 | 24 bits | |
通道 | 32個熱電偶輸入通道，2個歸零通道，8個CJC通道 | |
*大采樣速率 | 90 S/s | |
支持輸入類型 | 熱電偶，mV | |
電壓測量范圍 | ±80 mV | |
溫度測量范圍 | 支持J, K, T, E, N, B, R, S熱電偶類型。 | |
量程配置 | 每通道可單獨配置量程 | |
輸入阻抗 | 20MΩ | |
通道掃描模式 | 異步循環掃描 | |
共模電壓限制范圍 | ±10V （通道對COM端、通道間） | |
觸發源 | 軟件觸發、PXI Trigger觸發 | |
校準 | 開放于用戶，軟件界面手動校準 | |
冷端補償 | ||
通道 | 8路差分 | |
斷路檢測電路（OTD） | ||
配置方式 | 軟件選擇 開/關 | |
功能 | 判斷通道的負載 | |
過壓保護 | ||
在任何 CJC，TC，COM引腳之間 | ±60V | |
RSVD線與COM之間 | ±24V | |
