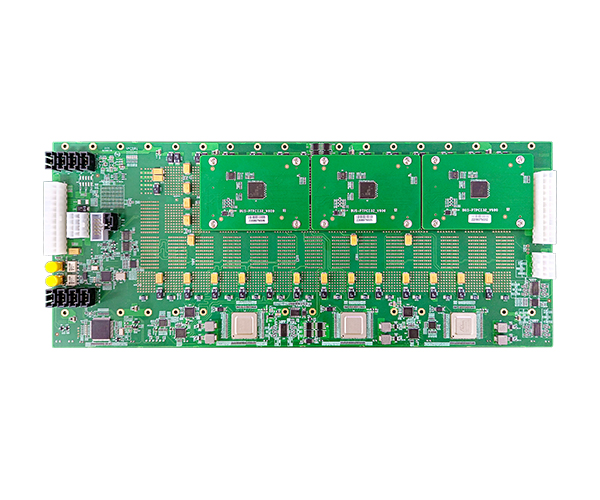

PXIe-BP3314L1
產品簡介：阿爾泰科技PXIe-BP3314L1是一款14槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、13個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求
產品附件：
- 產品詳情
- 相關產品
背板 | 1個系統插槽、13個PXIe混合外設插槽 |
時鐘：BNC 10MHz時鐘輸入輸出接口，10MHz同步時鐘選擇， 支持PXIe_CLK100MHz時鐘，無時鐘觸發槽 | |
數據吞吐量：系統槽支持4LINK，最大吞吐量為8GB 設備槽支持PCIe2.0 x4，最大吞吐量為2GB | |
支持66MHz PCI 總線時鐘 | |
V(I/O)：+3.3V/+5V（出廠默認為5V） | |
輸出接口：PS_ON# PRST# | |
風扇接口：4個調速風扇接口（支持12V風扇）,4個控速風扇接口 | |
電源 | 2個24Pin標準ATX電源接口、2個8Pin 12V ATX電源接口 （J4為主電源接口，J6為從單元接口，當只有一個電源接入時，J4為必用電源接口） |
物理特性 | 背板最大功率下的電壓壓降：<20mV |
外觀尺寸：369.84×151.25×3.2（寬度×高度×厚度） | |
阻抗：65ohm ±10%用于跟蹤 | |
操作環境 | 溫度范圍：0～70℃ |
相對濕度：5～95% | |
存儲溫度 | 溫度范圍：-40～85℃ |
相對濕度：5～95%，無凝露 |
