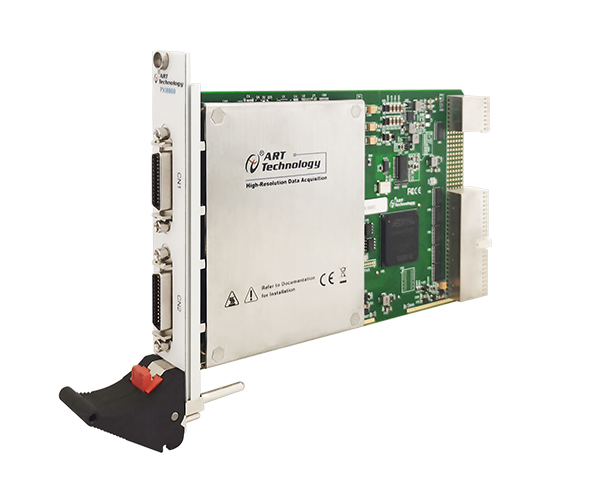

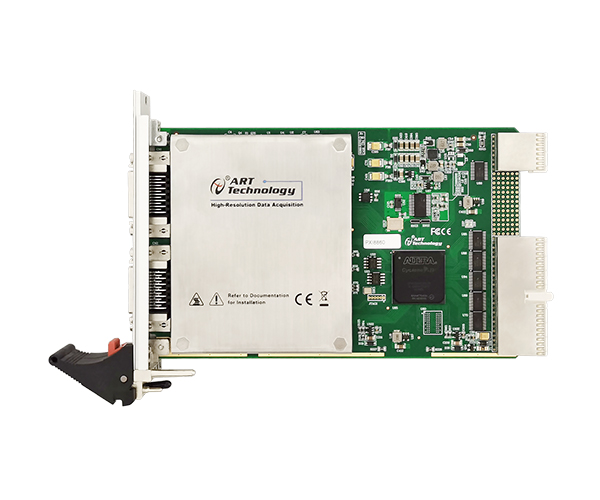

PXI8860/8862/8865/8867聲音/振動采集卡
產品簡介：8通道，24bit分辨率，采樣速率高達256KS/s的同步模擬輸入；16路DIO（8路復用PFI）。與Labview無縫連接，提供圖形化API函數
產品附件：TB26 2套,20P 2.0
- 產品詳情
- 相關產品
型號 | AI模擬量輸入 | |||
通道配置 | 耦合方式 (程控選擇) | 采樣范圍 | IEPE 功能 | |
PXI8860 | 差分 | DC | ±10V、±5V、±2V、±1V | × |
PXI8862 | 偽差分 (50Ω) | DC/ AC | ±10V、±5V、±2V、±1V | √ |
PXI8865 | 差分 | DC | ±10V、±1V、±100mV | × |
PXI8867 | 偽差分 (50Ω) | DC/ AC | ±10V、±1V、±100mV | √ |
AI模擬量輸入 | 通道數量 | 8通道 | ||
分辨率 | 24 bit | |||
采樣速率 | 4 Hz ~ 256 KHz | |||
數據傳輸 | 直接內存訪問 (DMA)，編程 I/O | |||
增益誤差 | ±10V：0.008% | Typ @ 25℃ | ||
±5V： 0.01% | ||||
±2V： 0.025% | ||||
±1V： 0.05% | ||||
±100mV：0.02% | ||||
偏移誤差 | 1mV Typ @ 25℃ | |||
CMRR | 80dB | |||
校準方式 | 軟件自動校準 | |||
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |||
存儲器深度 | 4K點FIFO | |||
觸發模式 | 開始觸發、參考觸發、暫停觸發 | |||
觸發源 | 模擬觸發、數字觸發 | |||
輸入阻抗 | 1GΩ | |||
壓電集成電路（IEPE） | 電流輸出 | 4mA ±10% | ||
激勵電壓 | 24V | |||
DIO數字量 輸入輸出 | 通道數 | 16Line | ||
電氣標準 | TTL兼容 | |||
配置方式 | 程控I/O方向與狀態 | |||
采樣方式 | 僅支持軟件（按需）單點采樣 | |||
