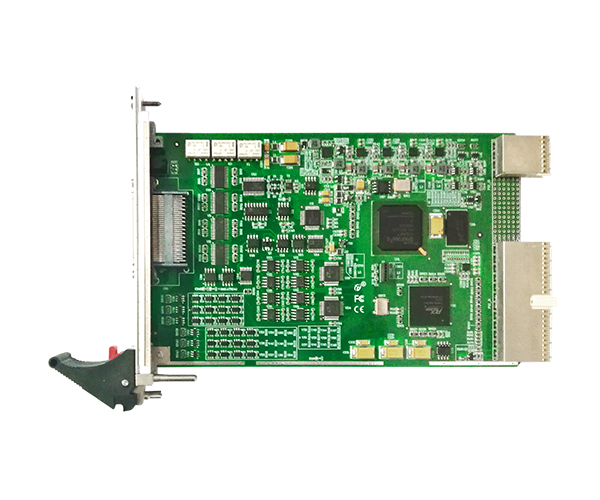

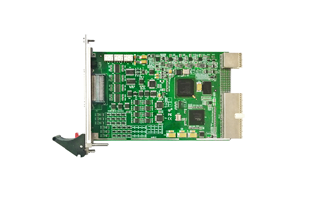

PXI5630/5632數據采集卡
產品簡介：AD：單端64路\差分32路 異步采樣 250K 16位 ±10V、±5V、±2.5V、0~10V、0~5V，16M字（點）FIFO存儲器；
產品附件：mini68芯 雙排 即：A68X2D-II
- 產品詳情
- 相關產品
總線類型 | PXI | |
連接器 | 雙68芯VHDCI連接器 | |
AD模擬量輸入 | ADC分辨率 | 16位(Bit) |
輸入通道 | 64路單端、32路差分 | |
輸入量程 | ±10V、±5V、±2.5V、0～10V 、0～5V | |
采樣方式 | 異步采樣 | |
校準方式 | 軟件自動校準 | |
采樣率 | 單通道：采樣頻率可達為500 KSps（PXI5630）0 KSps（PXI5632） 多通道：各通道采樣頻率=500 KSps / 設置的采樣通道總數（PXI5630） 各通道采樣頻率=250 KSps / 設置的采樣通道總數（PXI5632） | |
存儲器深度 | 32M字（節）FIFO存儲器 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
程控增益 | 1倍、2倍、4倍、8倍 | |
時鐘源 | 內時鐘、外時鐘 | |
DA模擬量輸出 | 輸出通道 | 4路 |
轉換精度 | 16位 | |
采樣方式 | 同步輸出 | |
輸出量程 | 0～5V、0～10V 、±5V、±10V、±2.5V、-2.5～7.5 V | |
轉換速率 | 單通道高達1MSps，多通道高達500KSps | |
存儲器深度 | 32M字（節）FIFO存儲器 | |
采樣模式 | 按需單點采樣、有限點采樣、連續采樣 | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
數字量 輸入輸出/PFI | 通道數 | 共24路；8路DIO（P0.<0..7>）， 16路PFI（PFI<0..7>/P1，PFI<8..15>/P2） |
電氣標準 | TTL兼容 | |
方向控制 | 可獨立配置為輸入或輸出 | |
單通道驅動能力 | 24mA | |
時鐘輸入頻率 | 5MHz | |
存儲器深度 | 32M字（節）FIFO存儲器 | |
計數器 | 通道數 | 2路 |
分辨率 | 32 bits | |
時鐘輸入頻率 | 5MHz | |
電氣標準 | CMOS兼容 | |
存儲器深度 | 128M字（節）FIFO存儲器 | |
