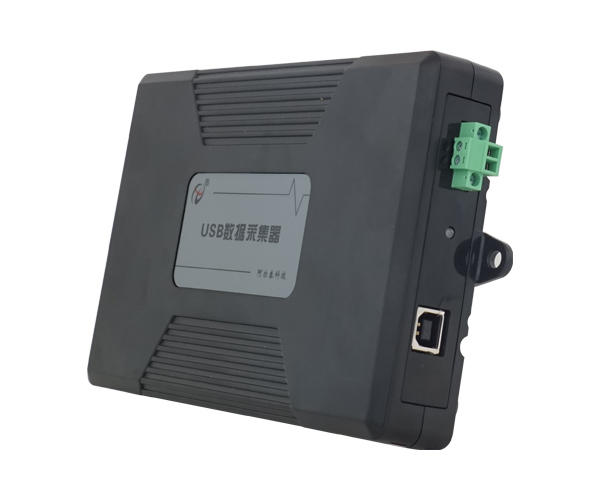

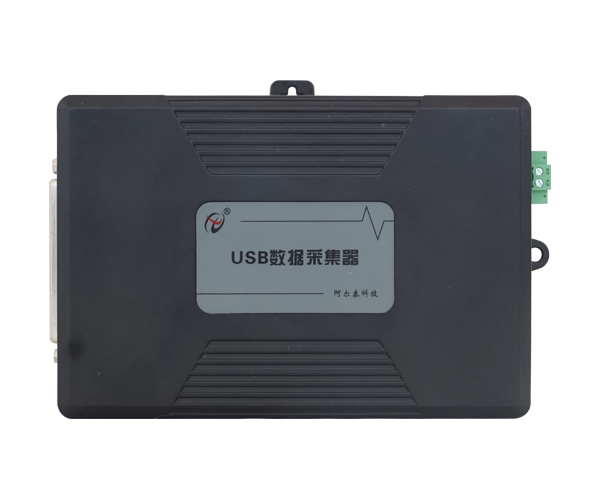

阿爾泰USB3103采集卡 多功能數據采集
產品簡介：
產品附件：
- 產品詳情
- 相關產品
USB3103與LabVIEW無縫連接，提供圖形化API函數。500KS/s 16位 16路模擬量輸入，支持單點采樣、有限點采樣、連續采樣；帶DA、可編程I/O、計數器功能 。
|
模擬量輸入 |
通道數 |
16通道（RSE、NRSE）、8通道（DIFF） |
|
精度 |
16位 |
|
|
AD緩存 |
4K點FIFO存儲器 |
|
|
采樣頻率 |
500KS/s |
|
|
校準方式 |
軟件自動校準 |
|
|
通道掃描方式 |
異步循環掃描 |
|
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
AD量程 |
±10V、±5V、±2V、±1V |
|
|
工作電壓峰值 |
±12V |
|
|
保護電壓 |
±25V |
|
|
AD觸發方式 |
軟件觸發、硬件外觸發（模擬量觸發、數字量觸發） |
|
|
耦合方式 |
直流耦合 |
|
|
輸入阻抗 |
1GΩ |
|
|
模擬量輸出 |
通道數 |
2路 |
|
精度 |
16位 |
|
|
采樣范圍 |
±10V |
|
|
采樣速率 |
每通道100Ksps |
|
|
存儲器深度 |
4K字（點）FIFO存儲器 |
|
|
校準方式 |
軟件自動校準 |
|
|
采樣模式 |
單點采樣、有限點采樣、連續采樣 |
|
|
觸發源 |
軟件強制觸發、數字觸發 |
|
|
數字量 |
通道數 |
12路（Port0 8路，Port1 4路） |
|
電氣標準 |
TTL兼容 |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
默認上電狀態 |
用戶可配置 |
|
|
輸入邏輯電平 |
高電平：5V-3V
低電平：0.8-0V |
|
|
單通道驅動能力 |
-20mA @ Source電流
25mA @Sink電流 |
|
|
CTR計數器 |
通道數 |
1路加法計數器 |
|
位數 |
32位 |
|
|
計數器源 |
PFI0 |
|
|
輸入頻率 |
5MHz |
|
|
安裝方式 |
可配導軌（選配）、平面安裝 |
|
