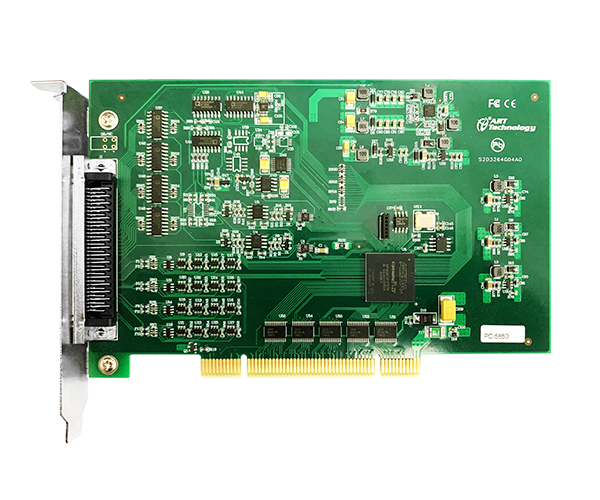

PCI5650/5651/5652/5653多功能采集卡
產品簡介：多功能采集卡；500/250Ksps， 12位，32/16路異步模擬量輸入；100Ksps，12位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器.
產品附件：68芯SCSI 即：A68D
- 產品詳情
- 相關產品
AI模擬量輸入 | ADC分辨率 | 12位（Bit） |
輸入通道 | 單端32路/差分16路異步采集（PCI5650/5652）； 單端16路/差分8路異步采集（PCI5651/5653） | |
輸入量程 | ±10V、±5V、±2V、±1V | |
采樣率 | 500KHz（PCI5650/5651）； 250KHz（PCI5652/5653） | |
通道掃描模式 | 異步循環掃描 | |
采集模式 | 按需單點采樣、有限點采樣、連續采樣 | |
存儲器深度 | 4K點FIFO | |
觸發源 | 軟件強制觸發、模擬觸發、數字觸發 | |
AO模擬量輸出 | 分辨率 | 12位（Bit） |
輸出通道 | 4路同步輸出（PCI5650）； 2路同步輸出（PCI5651）； 0路同步輸出（PCI5652/5653） | |
轉換速率 | *大100KHz采樣速率 | |
量程 | ±10V | |
存儲器深度 | 4K點FIFO | |
生成模式 | 單點（按需）采樣、有限點采樣、連續采樣 | |
CTR計數器 | 通道數 | 1路32位 |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、 脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
CTR采樣方式 | CI：按需單點采樣 | |
CO：按需單點采樣、有限點采樣、連續采樣 | ||
DIO | 8路靜態數字量輸入輸出、程控I/O方向與狀態 | |
PFI通道 | 8路靜態數字量輸入輸出、時序信號輸入輸出 | |
軟件自動校準 | ||
支持多卡同步 | ||
