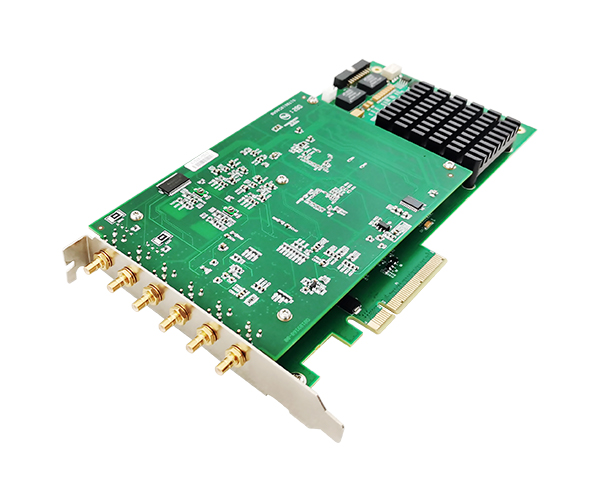

PCIe8916A高速采集卡
產品簡介：AD：單端2路同步 每路250M 16位 板載2GB內存 量程±1V；支持連續采樣、有限點采樣 帶寬250M， 通道可任意配置
可搭配PCIe-SSDM2X存儲模塊實現高達1GB/s實時數據流盤
產品附件：
- 產品詳情
- 相關產品
產品特點 | PCI Express2.0 ×8 接口 | |
板載2GB內存 | ||
SMB-1路外部時鐘輸入接口，SMB-1路時鐘輸出接口 | ||
SMB-1路外部數字觸發信號輸入接口，SMB-1路觸發信號輸出接口 | ||
全自動校準 | ||
支持連續采樣和有限點采樣 | ||
通過系統同步觸發總線接口實現多模塊之間同步 | ||
AI模擬量輸入 | 通道數 | 2通道 |
ADC分辨率 | 16Bit | |
輸入量程 | ±1V | |
輸入阻抗 | 50? | |
耦合方式 | 直流耦合、交流耦合（可程控配置） | |
模擬帶寬(-3dB典型值) | 250MHz | |
觸發源 | 軟件觸發、模擬觸發、數字信號觸發、同步信號觸發 | |
觸發模式 | 后觸發、硬件延時觸發 | |
數據存儲 | 可搭配PCIe-SSDM2X存儲模塊實現高達1000MB/s實時數據流盤 | |
