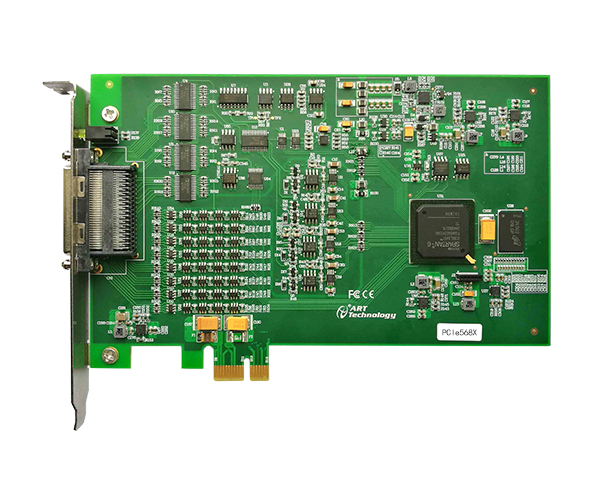

PCIe568X/XA/XB多功能采集卡
產品簡介：2MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；24/8路可編程I/O；2/1通道多功能計數器
產品附件：mini68芯 雙排 即：A68X2D-II,mini68芯 單排 即：A68D-VHDCI
- 產品詳情
- 相關產品
型號 | AD | DA | CTR | DIO | ||||
分辨率 | 通道 | 采樣率 | 分辨率 | 通道 | 采樣率 | 通道 | 通道 | |
PCIe5680 | 18 | 單端64路雙端32路 | 2M | 16 | 4路 | 2M | 2路 | 32路 |
PCIe5681 | 18 | 單端32路雙端16路 | 2M | 16 | 2路 | 2M | 1路 | 16路 |
PCIe5682 | 18 | 單端64路雙端32路 | 2M | 16 | 0路 | 2M | 2路 | 32路 |
PCIe5683 | 18 | 單端32路雙端16路 | 2M | 16 | 0路 | 2M | 1路 | 16路 |
PCIe5680A | 18 | 單端64路雙端32路 | 1M | 16 | 4路 | 1M | 2路 | 32路 |
PCIe5681A | 18 | 單端32路雙端16路 | 1M | 16 | 2路 | 1M | 1路 | 16路 |
PCIe5682A | 18 | 單端64路雙端32路 | 1M | 16 | 0路 | 1M | 2路 | 32路 |
PCIe5683A | 18 | 單端32路雙端16路 | 1M | 16 | 0路 | 1M | 1路 | 16路 |
PCIe5680B | 18 | 單端64路雙端32路 | 500K | 16 | 4路 | 500K | 2路 | 32路 |
PCIe5681B | 18 | 單端32路雙端16路 | 500K | 16 | 2路 | 500K | 1路 | 16路 |
PCIe5682B | 18 | 單端64路雙端32路 | 500K | 16 | 0路 | 500K | 2路 | 32路 |
PCIe5683B | 18 | 單端32路雙端16路 | 500K | 16 | 0路 | 500K | 1路 | 16路 |
連接器可選 | 可通過VHDCI-68芯屏蔽線纜連接SCB-A68D接線盒 | |
AD模擬量輸入 | ADC分辨率 | 18位（Bit） |
輸入通道 | 單端64路/差分32路異步采集，或單端32路/差分16路異步采集 | |
輸入量程 | ±10V、±5V、±2V、±1V、±0.5V | |
采樣模式 | 按需單點采集、連續采集、有限點采集 | |
存儲器深度 | 16K 點 FIFO | |
AD觸發源 | AD首通道觸發、模擬量觸發、數字量觸發 | |
DA模擬量輸出 | 分辨率 | 16位（Bit） |
輸出通道 | 4路同步輸出（PCIe5680/A/B），2路同步輸出（PCIe5681/A/B） | |
量程 | ±10V | |
存儲器深度 | 16K 點 FIFO | |
CTR計數器 | 計數器位數 | 32 |
電氣標準 | TTL電平 | |
計數器功能 | CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、 雙邊沿間隔測量、線性位置測量、角度位置測量 | |
CO：脈沖輸出 | ||
采樣方式 | CI：按需單點采樣、有限點采樣、連續采樣 CI存儲器深度：2K點FIFO | |
CO：按需單點采樣、有限點采樣、連續采樣 | ||
DI/O | 通道數 | 8路帶緩存 |
PFI通道 | 24路PCIe5680/5682(A/B)；8路PCIe5681/5683 (A/B) | |
配置方式 | 程控I/O方向與狀態 | |
DIO存儲器深度 | 2K點FIFO | |
軟件自動校準 | ||
支持多卡同步 | ||
