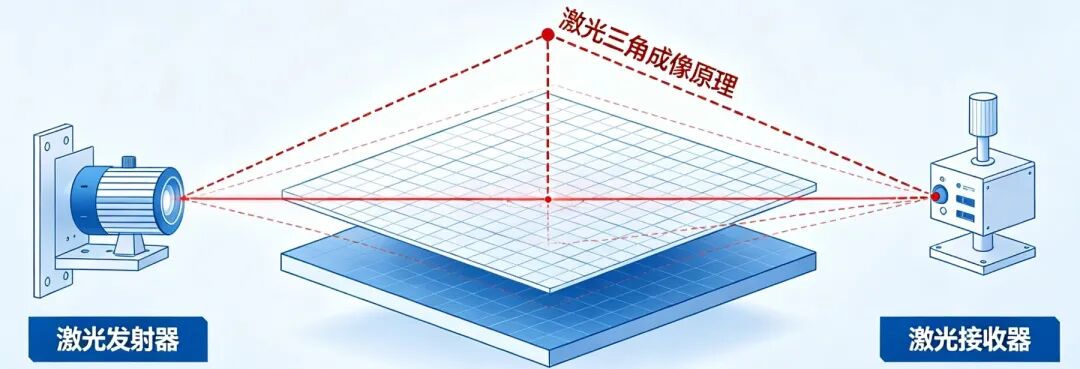

激光三角位移監測是工業精密結構形變、尺寸偏差的核心無損檢測手段，通過激光光學三角成像原理實現非接觸式連續測距。

依托高速數據采集設備同步采樣，可實現微米級、高速、連續的動態數據采集與缺陷量化判定

傳統激光測距監測系統往往受限于微弱偏差信號淹沒、環境噪聲干擾、動態采樣一致性差等問題，且多數方案忽視數據采集硬件的核心賦能作用，僅將采集卡作為簡單信號中轉設備，導致高精度傳感器性能無法充分釋放。

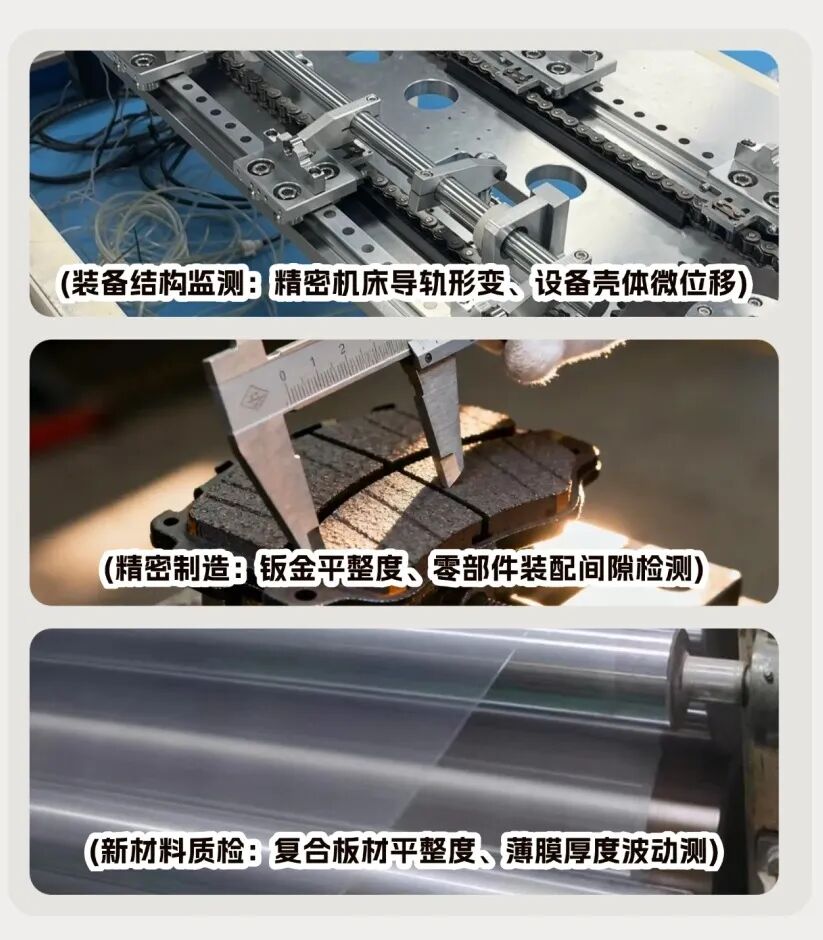

工業工況下結構形變、工件偏差多為微米級變化，對應的激光傳感器輸出電壓信號波動極小，屬于微弱緩變信號。檢測方案中，常規采集儀器存在量程偏大、AD量化位數低的問題，無法對mV級微弱信號做精細化量化。

多測點陣列監測需要高頻、同步、連續的數據流支撐。異步采樣，存在采樣延遲、時序錯位、多通道數據不同步等問題，無法匹配高速動態位移變化，難以捕捉瞬時峰值偏差、高頻微振動缺陷。

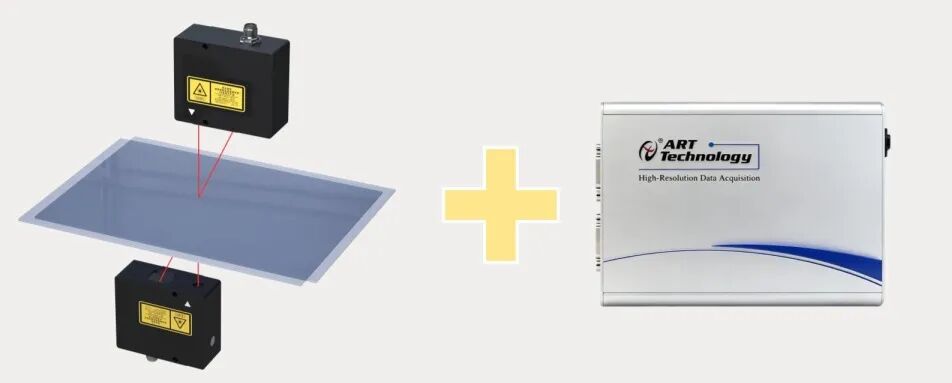

本案例采用同步+小量程+24位高分辨率直采，充分發揮數據采集卡小量程精細量化、高速同步采樣、硬件時序?qū)R的核心優勢，直接采集激光傳感器微弱模擬信號，最大化保留微米級監測精度與動態響應能力。

本方案核心硬件采用阿爾泰USB8865高分辨率數據采集卡，作為系統唯一核心信號采集與時序控制單元，全權承擔高精度模數轉換、mV級微弱信號精細化量化、8通道同步時序管控、原始數據無失真?zhèn)鬏?、板載降噪預處理等核心功能，徹底替代傳統繁雜的外置模擬調理硬件，是實現無前置放大器高精度激光位移監測的核心硬件支撐。

監測端采用工業高精度激光三角位移傳感器，實時采集結構微形變、平整度、微小位移偏差信號，輸出連續模擬電壓信號；

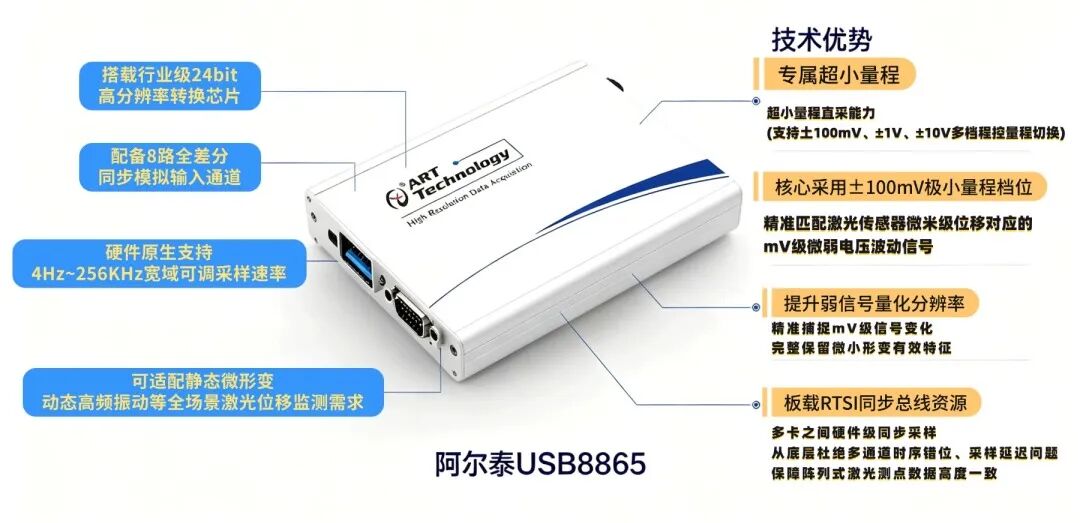

阿爾泰USB8865，搭載行業級24bit高分辨率轉換芯片，配備8路全差分同步模擬輸入通道，硬件原生支持4Hz~256KHz寬域可調采樣速率，可適配靜態微形變、動態高頻振動等全場景激光位移監測需求。

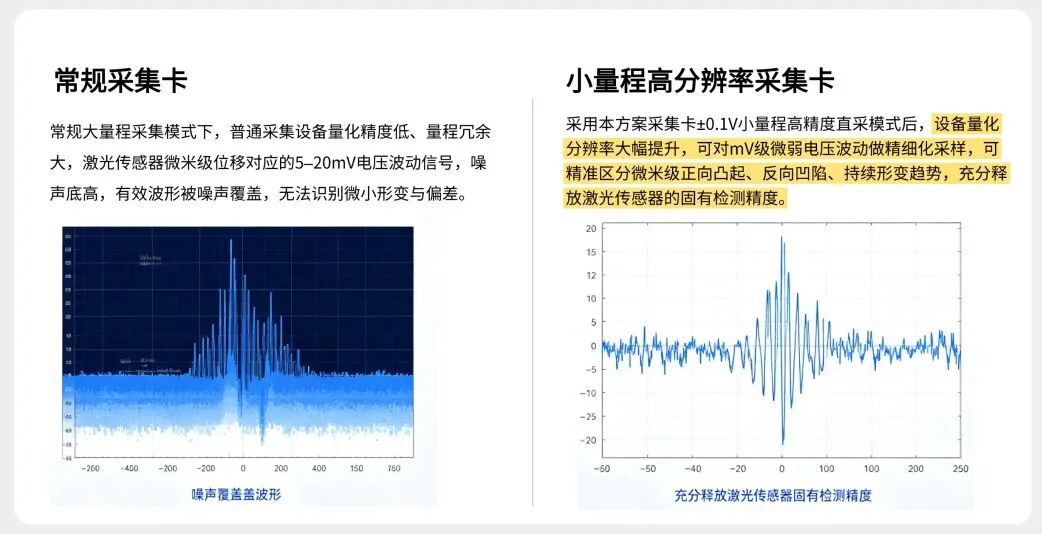

相較于普通采集卡，8865具備專屬超小量程直采能力，支持±100mV、±1V、±10V多檔程控量程切換，本方案核心采用±100mV極小量程檔位，精準匹配激光傳感器微米級位移對應的mV級微弱電壓波動信號，大幅提升弱信號量化分辨率，可精準捕捉亞mV級信號變化，完整保留微小形變有效特征。

同時依托板載RTSI同步總線資源，實現多卡之間硬件級同步采樣，從底層杜絕多通道時序錯位、采樣延遲問題，保障陣列式激光測點數據高度一致。
