在石油、化工、水利等流程工業領域，管道作為流體輸送的核心載體，其運行狀態直接關乎生產安全、運營效率與計量精度。

對管道流體過程參數的實時、高精度監測，是構建管道系統“生命體征”監測體系的關鍵。

監測的核心目標在于精準捕捉瞬時壓力、壓力波動/脈動、最大/最小工作壓力、差壓、瞬時流量、累計流量、溫度及振動信號等關鍵物理量，為管道安全運行提供數據支撐。

然而，當監測距離延伸至千米級別時，傳統的分散式數據采集與傳輸方案面臨嚴峻挑戰。

信號衰減、布線復雜、成本高昂、數據不同步等一系列問題，使得“實時、高精度、全覆蓋”的監測目標難以實現。

為此，阿爾泰科技公司提出一套基于光纖傳感與傳輸技術的一體化監測系統，成功攻克千米級管道監測難題，為流程工業管道安全保駕護航。

一、項目解決方案

傳統監測方案痛點

在千米級管道監測場景下，傳統監測方案存在以下核心痛點：

信號衰減：長距離傳輸導致模擬信號強度減弱，影響數據精度。

布線復雜：多路模擬信號布線繁瑣，增加施工難度與成本。

數據不同步：分散式采集導致數據時間軸不一致，影響診斷準確性。

成本高昂：長距離布線、中繼設備等導致整體成本上升。

阿爾泰科技解決方案

為攻克上述痛點，阿爾泰科技公司提出基于光纖傳感與傳輸技術的一體化監測系統。該系統成功將高精度、實時化的監測能力延伸至2000米及以上的超長距離，實現了從數據采集到智能診斷的全流程閉環。

1.系統核心架構

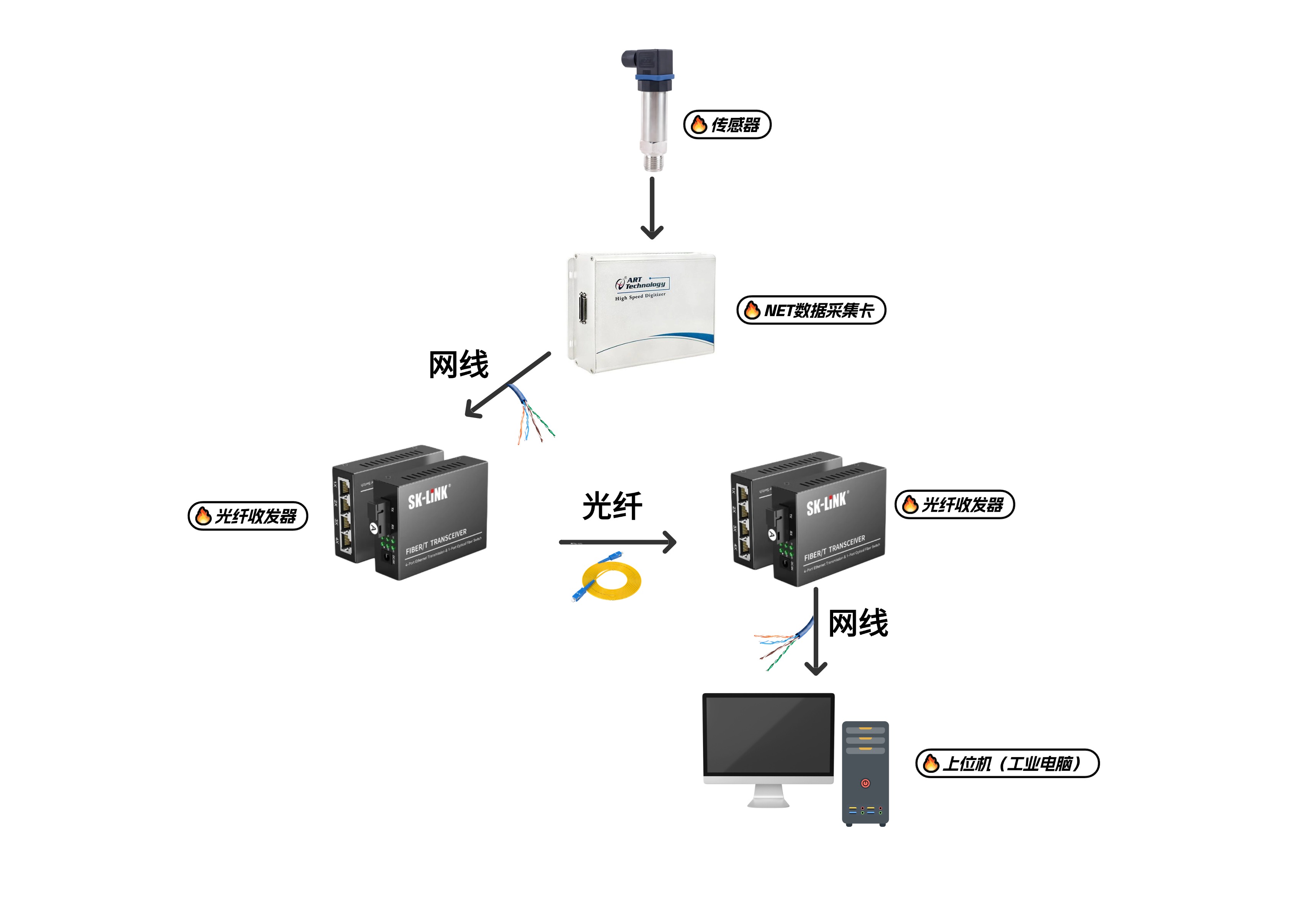

本方案采用“前端感知-中心解析-光纖傳輸”的三層架構，確保數據流的無縫銜接與高保真?zhèn)鬏敗?/span>

前端高精度采集單元（部署于管道現場）

環狀傳感陣列：緊密貼合于管道監測點，負責對壓力、流量、溫度、振動等物理信號進行監測。通過自身將物理信號變送為模擬量信號輸出至采集設備，精準捕捉管道動態。

NET數據采集卡：作為系統的數據樞紐，確保整個長距離監測系統數據精準性與時效性。

高精度同步時鐘源：內置高穩定時鐘基準，從源頭抑制因時鐘漂移引起的誤差累積。

多通道嚴格同步：所有通道同一采樣時鐘，實現不同監測點（如壓力、溫度、振動）的嚴格同步采集，保證所有數據在時間軸上完全對齊。

2.高速光纖傳輸鏈路

光纖收發器：現場端收發器將采集卡輸出的電信號轉換為光信號。中控室端收發器將光信號還原為電信號，實現光電無縫轉換。

單模光纖：憑借其極低信號衰減與超高帶寬特性，輕松實現無中繼、零損耗、高速數據傳輸。

3.后端智能控制中心

上位機（工業電腦）：接收來自2000米外的實時數據流。

操作人員在此進行系統控制、數據可視化，并基于二次開發平臺運行高級診斷算法，實現對管道缺陷的精準定位、定量評估與風險預警。

二、典型適用場景

石油天然氣長輸管道：

精準監測管道外壁腐蝕、內壁結蠟、焊縫裂紋等缺陷，從源頭避免泄漏引發的安全與環境事故。

跨區域市政供水/排水管網：

針對埋地敷設的主干管道，有效監測接口滲漏、管體破裂等問題，保障民生基礎設施穩定運行。

工業長輸工藝管道：

酸堿介質輸送管道，監測壁厚腐蝕、管道變形等缺陷，確保工藝管道安全運行。

阿爾泰科技公司基于光纖傳感與傳輸技術的一體化監測系統，成功解決了千米級管道監測中的信號衰減、布線復雜、數據不同步等核心痛點，實現了從數據采集到智能診斷的全流程閉環。

該系統在石油天然氣長輸管道、跨區域市政供水/排水管網、工業長輸工藝管道等典型場景中展現出卓越性能，為流程工業管道安全運行提供了有力保障。

未來，隨著技術的不斷進步，該系統將在更多領域發揮重要作用，為工業生產安全保駕護航。
