一. 項目背景

客戶為中小型高新技術企業，主要做風洞檢測方面，目前正在建設風洞實驗室，與多家研究所合作，需要一套集成度高的設備去采集電壓與電流值，方便后期信號處理。

二. 解決方案

本產品由客戶需求進行定制集成，主要是電源模塊，模擬信號調理電路， ADC 模塊，自校準模塊， FPGA 控制模塊， 10/100M網口，自適應 PHY組成。

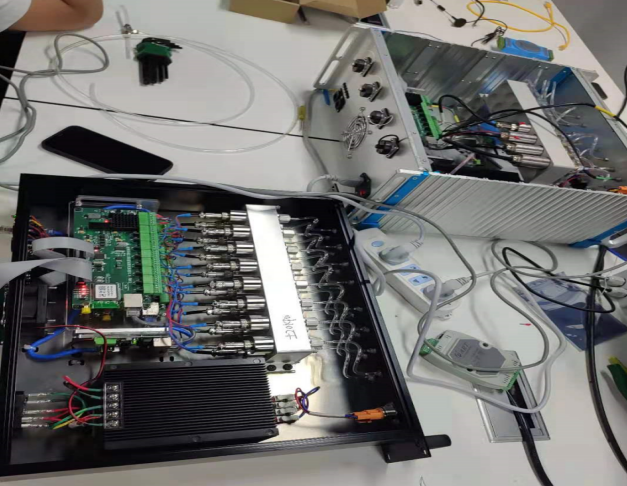

通過定制結構機箱，將采集板卡，電源，壓力傳感器集成為一個設備，通過以太網，485以及WIFI三種通訊方式與上位機通訊，實現風洞中壓力變化的采集。

整體產品參數：

分辨率：  16位，電流測量精度是千分之一，電壓測量精度是萬分之五；

輸入通道：16路差分

輸入量程：電壓：±250mV，±1V，±5V，±10V，0-5V，0-10V

          電流： 0~20mA

校準方式：軟件自動校準

采樣率：?jiǎn)瓮ǖ?00Ksps，多通道500Ksps/設置采樣通道總數

存儲器深度：8K字（點）FIFO存儲器

采樣模式：按需求點采集，有限點采集，連續采集

觸發源：軟件強制觸發，模擬觸發，數字觸發

觸發方向：上升沿觸發，下降沿觸發，變化觸發

觸發源輸入范圍：ATR輸入范圍±10V，DTR輸入范圍：標準TTL電平

時鐘源：內時鐘，外時鐘

可以支持16路24V外供電接線端


三. 涉及產品

某定制產品
